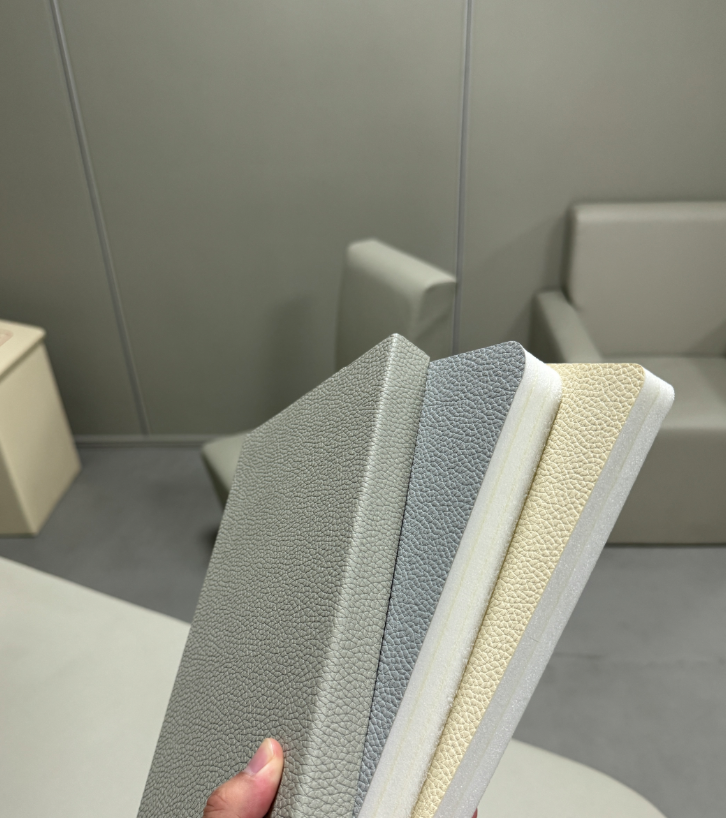

纳米棉软包高温火复工艺的核心技术要点及操作流程

一、工艺原理与创新优势

1. 热压复合机理

• 通过高温（120-140℃）软化EVA基材与纳米棉层，在压力（≥0.8MPa）下使两者分子链相互渗透融合。

• 聚氨酯胶粘剂在高温下激活交联反应，形成三维网状结构，提升层间粘结强度。

2. 工艺创新优势

• 相比冷贴工艺，剥离强度提升50%以上，有效解决脱层问题；

• 铝膜背层热压同步复合，增强防潮隔气性能（透湿率≤5g/m²·24h）。




二、核心工艺流程与参数控制

（1）原料预处理

（2）高温复合阶段

1. 涂布与贴合

• 双面刮涂胶水，涂布量40±5g/m²，贴合后静置5分钟消泡。

2. 热压定型

• 温度：120-140℃（根据基材厚度动态调节）；

• 压力：0.8-1.2MPa，保压时间30-45秒；

• 冷却：水冷辊速降至25℃定型，避免热应力变形。

（3）后处理强化

• 热熔封边：硅胶收边条经160℃热风枪软化后压合，实现无缝包覆；

• UV固化：对特殊功能层（如抗菌涂层）进行紫外辐照加固。

三、质量缺陷防控措施

四、工艺验证标准

1. 物理性能测试

• 剥离强度：≥4.5N/cm（GB/T 2791-1995）；

• 耐温性：-30℃~80℃循环20次无分层。

2. 安全合规性

• 阻燃等级：B1级（GB 8624-2012）；

• VOC释放：甲醛≤0.08mg/m³（GB 50325-2020）。

创新应用提示：

1. 借鉴纳米压印工艺中的 “梯度压力填充”技术，优化基材孔隙渗透性；

2. 采用 聚多巴胺表面修饰法提升胶层生物相容性，适用于医疗场所软包。

此工艺通过热力学参数精密控制，实现防撞层与功能层的高效复合，建议每日首件产品进行剥离强度验证，并定期校准热压板温控系统[[4]]。
